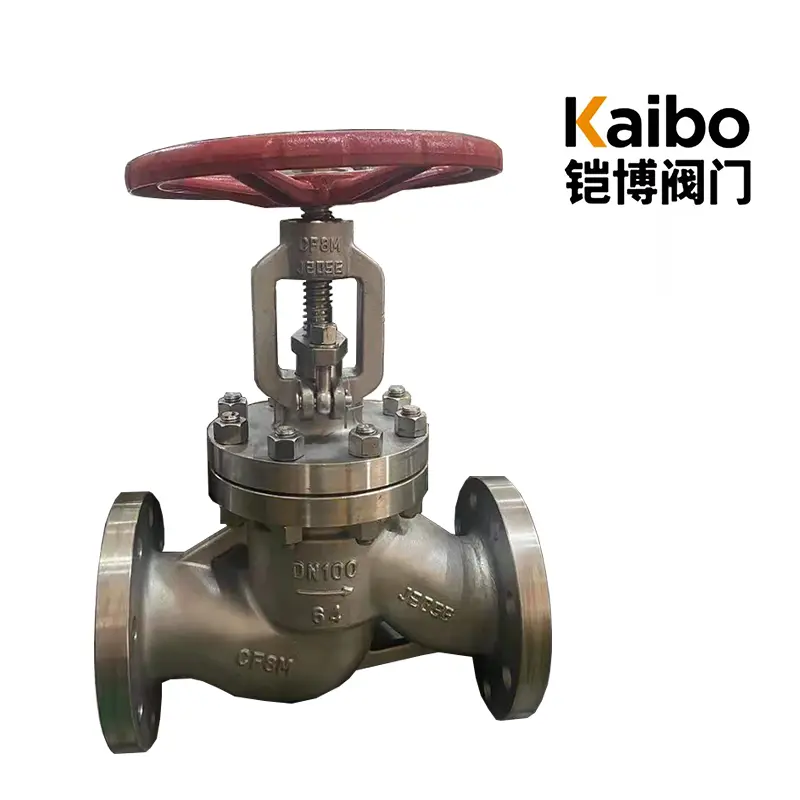

Шаровой клапан Kaibo CF8M DN100 PN64

Шаровые клапаны такого типа идеально подходят для установки в трубопроводах, где важны точность работы и надежность. Обычно их устанавливают горизонтально, обеспечивая оптимальные условия для эксплуатации.

Запрос стоимости и сроков Скачать опросный лист

Обзор Технические данные Вопросы Отзывы

Шаровой клапан CF8M DN100 PN64 – надежное решение для высоконагруженных систем

Основные параметры:

Тип: шаровой клапан
Номинальный диаметр: DN100 (4")
Номинальное давление: PN64 (6400 кПа)
Материал корпуса: нержавеющая сталь CF8M (AISI 316)
Тип управления: ручное (рычаг, редуктор), опционально – электропривод, пневмопривод
Соединение: фланцевое, муфтовое, приварное
Класс герметичности: A (100% герметичность в двух направлениях)
Температурный диапазон: -50°C до +250°C
Среда применения: агрессивные жидкости, газ, пар, нефть, химические вещества

Описание и принцип работы

Шаровой клапан CF8M DN100 PN64 предназначен для перекрытия и регулирования потока рабочей среды в трубопроводах. Его конструкция основана на использовании шарового затвора с отверстием, которое при повороте на 90° позволяет либо полностью открыть, либо полностью закрыть поток.

Основные особенности:

Компактность и простота конструкции – высокая надежность при минимальном количестве деталей.
Быстрое открытие и закрытие – минимальное усилие для работы.
Отличная герметичность – низкое трение между уплотнительными поверхностями обеспечивает долговечность.
Устойчивость к агрессивным средам – корпус из CF8M (нержавеющая сталь AISI 316) гарантирует защиту от коррозии.
Универсальность применения – подходит для работы с водой, нефтью, газом, химикатами и паром.

Функции и преимущества:

Простота конструкции. Клапан имеет минимальное количество движущихся частей, что снижает вероятность поломок и упрощает его обслуживание.
Небольшой рабочий ход. Открытие и закрытие клапана происходит за короткое время, что важно в условиях быстрого реагирования.
Высокая герметичность. За счет точной подгонки уплотнительных элементов обеспечивается 100% герметичность, исключающая утечки.
Минимальное трение. Использование современных материалов снижает износ и увеличивает срок службы клапана.
Гибкость в эксплуатации. Шаровой клапан CF8M можно установить в любом положении, что упрощает его монтаж на различных участках трубопровода.
Устойчивость к высоким температурам и давлению. Корпус из CF8M и прочная конструкция позволяют выдерживать давление до PN64 и температуры до +250°C.

Область применения

Нефтегазовая промышленность – транспортировка нефти, газа, нефтепродуктов
Химическая отрасль – работа с агрессивными средами и реагентами
Энергетика – системы подачи пара, охлаждающие жидкости
Водоснабжение и очистка воды – промышленные водопроводные системы
Пищевая и фармацевтическая промышленность – санитарные трубопроводы

Технические характеристики:

Параметр	Значение
Материал корпуса	Нержавеющая сталь CF8M (AISI 316)
Материал шара	Нержавеющая сталь AISI 316
Материал уплотнений	PTFE, графит, металл по металлу
Рабочее давление	PN64 (6400 кПа)
Рабочая температура	-50°C до +250°C
Тип привода	Ручной, редуктор, пневмо-, электропривод
Тип соединения	Фланцевое, муфтовое, приварное
Минимальный ресурс работы	10 000 циклов «открытие-закрытие»

Контроль качества и гарантия

Мы поставляем продукцию крупнейшим российским и международным компаниям, гарантируя полное соответствие стандартам (API, ASME, ГОСТ). Перед отправкой клапаны проходят строгий контроль качества. В случае выявления несоответствий, мы оперативно устраняем дефекты или заменяем изделие.

Наши инженеры готовы разработать индивидуальные решения под ваш проект!

Свяжитесь с нами, чтобы получить консультацию и оформить заказ!

О компании Zhejiang Kaibo Valve Co., LTD

Компания Zhejiang Kaibo Valve Co., LTD – ведущий производитель запорной арматуры, специализирующийся на выпуске:

Американских и российских стандартных задвижек
Шаровых кранов
Обратных клапанов
Клапанов других типов

Технические характеристики продукции:

Размеры – от DN15 до DN1000 мм (1/2" – 40")
Давление – от 1,0 МПа до 42,0 МПа (150 – 2500 фунтов)
Температурный диапазон – от -196°C до +900°C
Материалы корпуса – углеродистая, легированная и нержавеющая сталь, сверхнизкоуглеродистая сталь, сплав 20 и другие материалы.

Применение в отраслях:

Нефтегазовая промышленность
Химическое производство
Металлургия
Судостроение
Энергетика
Авиационная промышленность
Строительство и ЖКХ

Наши ценности:

Zhejiang Kaibo Valve Co., LTD стремится предоставлять качественную продукцию и первоклассный сервис, ориентируясь на международные стандарты и потребности клиентов.

Преимущества бренда

Соответствие стандартам качества

Клапаны производятся в соответствии со стандартами API, ANSI, ГОСТ, размер от 1/2" до 40" (от DN15 до DN1000 мм), номинальное давление от 150 фунтов до 2500 фунтов (от 1,0 МПа до 42 МПа), рабочая температура от 19 ℃ до 900 ℃. Материалы корпуса клапанов, включая специальные виды стали и сплавов, изготавливаются в соответствии с конкретными требованиями заказчика. Вся продукция соответствует необходимым промышленным требованиям, металлургической промышленности, промышленности по защите окружающей среды, электроэнергетической промышленности, авиационной промышленности, морской промышленности и т. д.

Профессиональная команда инженеров

Чтобы предоставлять высококачественные и первоклассные услуги широкому кругу клиентов, Zhejiang Kaibo Valve Co., LTD объединила группу высококвалифицированных профессиональных техников и инженеров.

Гарантия надежности каждого изделия в использовании

Компания тщательно внедряет стандартизацию, унификацию и процессуальное управление, имеет здоровую и эффективную систему управления качеством; вся продукция производится в соответствии с Национальной лицензией на производство специального оборудования. Kaibo Valve постоянно совершенствует свои технологии, внедряя передовые материалы и инженерные решения. Это позволяет создавать клапаны, отвечающие самым высоким требованиям надежности и эффективности.

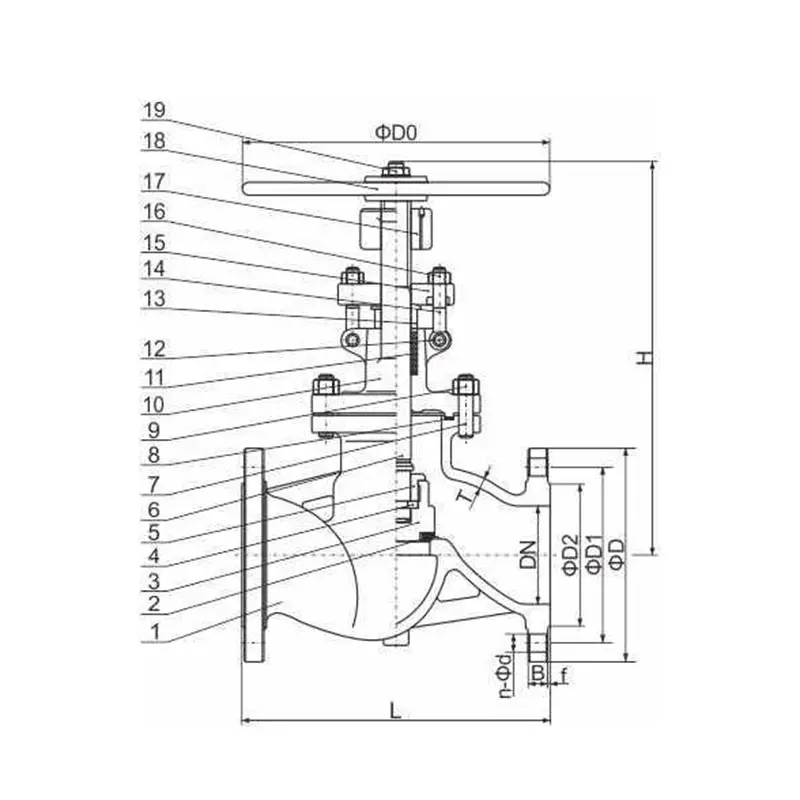

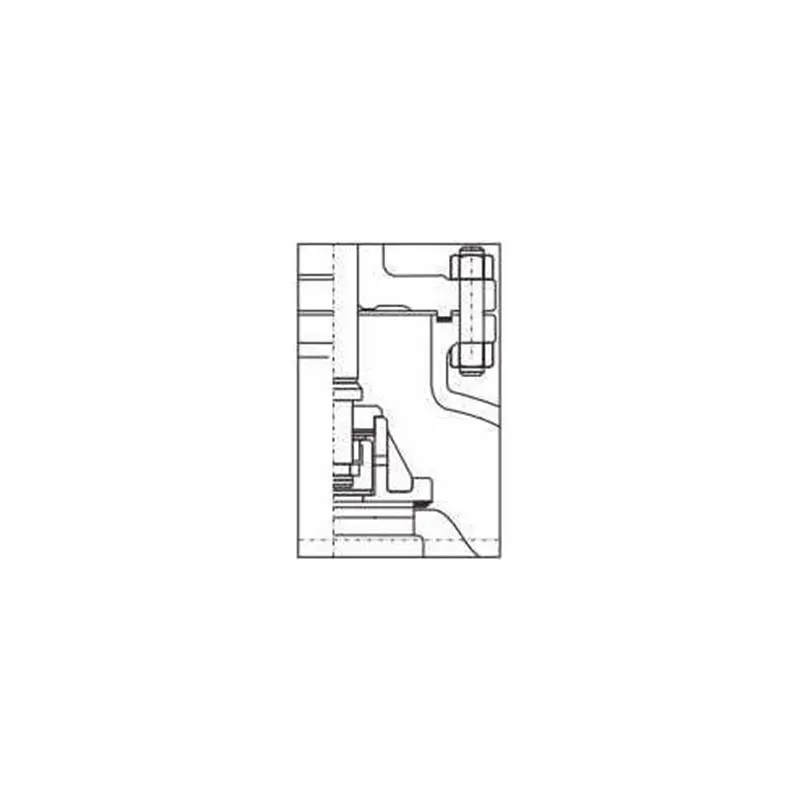

Материалы основных деталей

Номер	Описание детали	Исполнение 1	Выполнение 2	Исполнение 3 (нж сталь)
1	Корпус	Сталь 25Л	Сталь 20Л	Сталь 12Х18Н9ТЛ
2	Sedlo	20X13	СС304	Стеллит
3	Диск	Сталь 25Л+20Х13	Сталь 20Л+SS304	Сталь 12Х18Н9ТЛ
4	Fixator	ASTM A105	ASTM A479 410	ASTM A182 F304
5	Gayka disk	ASTM A105	ASTM A479 410	ASTM A182 F304
6	Шпиндель	ASTM A479 410(420)	ASTM A182 F304	ASTM A182 F304
7	Шпилька	ASTM A193 B7	ASTMA320 L7	ASTM A193 B8
8	прокладка	SS304+графит	SS304+графит	SS304+графит
9	Гайка	ASTM A194 2H	ASTM A194 GR.4	ASTM A194 GR.8
10	Крышка	Cталь 25Л	Сталь 20Л	Сталь 12Х18Н9ТЛ
11	Набивка сальника	Grafit	ТРГ	ТРГ
12	Ось откидного болта	ASTM A479 410	ASTMA182 F304	ASTM A182 F304
13	Сальник	ASTMA105	ASTMA350 LF2 CL.1	ASTM A182 F304
14	Откидной болт	ASTM A193 B7	ASTM A320 L7	ASTM A193 B8
15	Крышка сальника	Сталь 25Л	Сталь 20Л	Сталь 12Х18Н9ТЛ
16	Гайка	ASTM A194 2H	ASTM A194 GR.4	ASTM A194 GR.8
17	Gayka spindelia	Латунь	Латунь	Латунь
18	Маховик	Сталь 25Л	Сталь 25л	Сталь 25л
19	Контргайка	Углеродистая сталь	Углеродистая сталь	Углеродистая сталь

DN10-125 PN16 Ед.изм.:MM

ДН	Л	ДЕЛАТЬ	ЧАС	Д	ДИ	Д2	б	ф	н	Т	Т(СС)
10	120	120	200	90	60	42	12	2	4	-	-
15	130	120	200	95	65	47	12	2	4	7	8
20	150	140	240	105	75	58	12	2	4	7	8
25	160	160	250	115	85	68	12	2	4	7	8
32	180	160	280	135	100	78	14	2	4	8	9
40	200	200	310	145	110	88	14	3	4	8	9
50	230	200	320	160	125	102	14	3	4	8	9
65	290	240	320	180	145	122	15	3	4	8	10
80	310	240	350	195	160	133	17	3	4	9	10
100	350	280	415	215	180	158	17	3	8	10	12
125	400	280	460	245	210	184	21	3	8	12	14

Ду150-400 Ру16 Ед.изм.:ММ

ДН	Л	ДЕЛАТЬ	ЧАС	ЧАС	Д	Д1	Д2	б	ф	н	г	Т	Т(СС)
150	480	360	510	-	280	240	212	21	3	8	22	12	14
200	600	360	590	-	335	295	268	23	3	12	22	16	16
250	730	400	680	-	405	355	320	27	3	12	26	16	16
300	850	420	720	-	460	410	370	27	4	12	26	16	16
350	980	-	-	700	520	470	430	30	4	16	26	17	18
400	1100	-	-	750	580	525	482	32	4	16	30	17	18

DN10-125 PN40 Ед.изм.:MM

ДН	Л	ДЕЛАТЬ	ЧАС	Д	ДИ	Д2	б	ф	н	г	Т	Т(СС)
15	130	120	235	95	65	39	14	4	4	14	7	8
20	150	140	275	105	75	50	14	4	4	14	7	8
25	160	160	285	115	85	57	14	4	4	14	7	8
32	180	180	300	135	100	65	16	4	4	18	8	9
40	200	200	355	145	110	75	16	4	4	18	8	9
50	230	240	360	160	125	87	17	4	4	18	8	9
65	290	280	400	180	145	109	19	4	8	18	9	11
80	310	320	430	195	160	120	19	4	8	18	10	11
100	350	360	480	230	190	149	21	4	8	22	12	14
125	400	400	550	270	220	175	25	4	8	26	14	15

Ду150-400 Ру40 Ед.изм.:ММ

ДН	Л	ДЕЛАТЬ	ЧАС	ПРИВЕТ	Д	Д1	Д2	б	ф	н	г	Т	Т(СС)
150	480	400	610	-	300	250	203	27	4	8	26	14	15
200	600	400	650	-	375	320	259	35	4	12	30	16	17
250	730	400	680	-	445	385	312	39	4	12	33	16	17
300	850	420	720	-	510	450	363	42	5	16	33	17	19
350	980	-	-	730	570	510	421	48	5	16	33	21	22
400	1110	-	-	780	585	585	473	54	5	16	39	21	22
