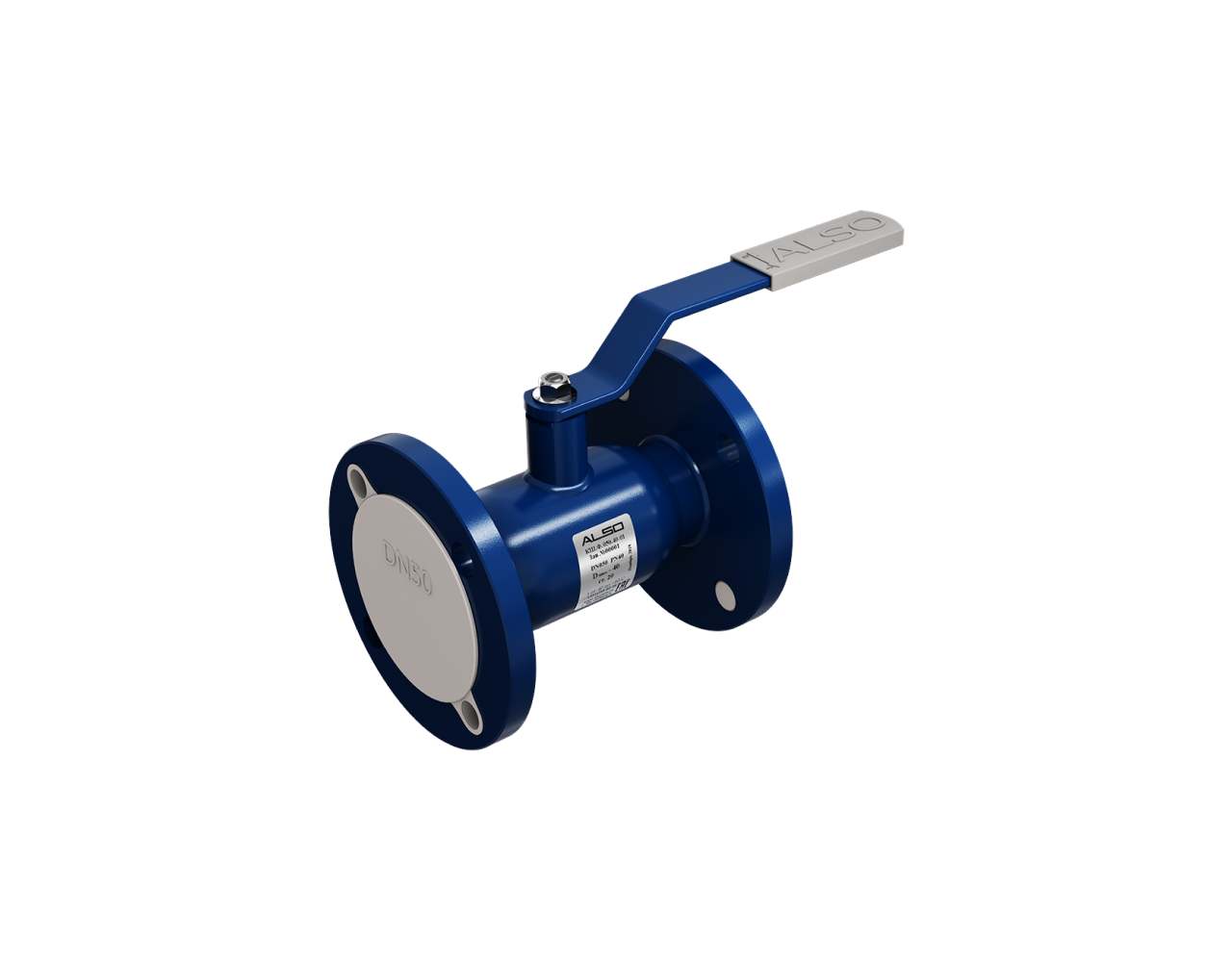

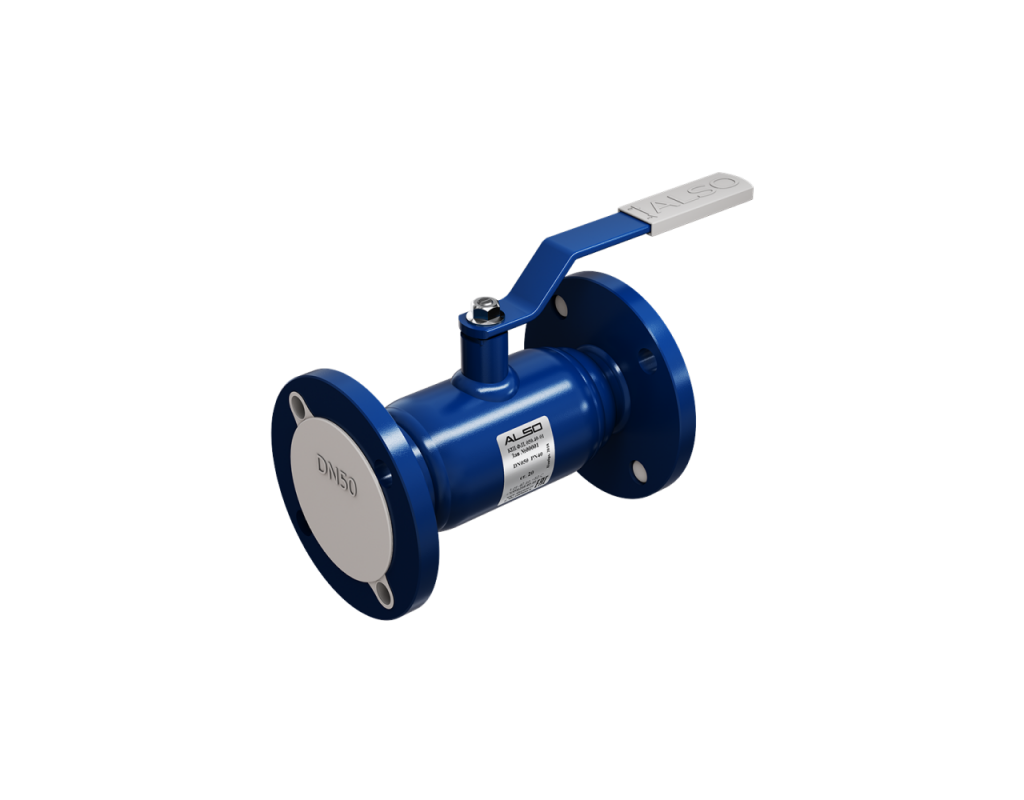

Краны шаровые фланцевые серии ALSO RS

Стальные краны шаровые ALSO RS разработаны под программу импортозамещения. Предназначены для замены импортной арматуры без изменения конструкции трубопровода. Краны шаровые ALSO RS с цельносварным корпусом предназначены для воды наружных и внутренних тепловых сетей при температуре носителя до 200°С, в том числе для воды в контурах тепловых сетей в соответствии с требованиями ПТЭ «Требования к качеству сетевой воды».

Запрос стоимости и сроков Скачать опросный лист

Тип присоединения	фланец/фланец
Проход	редуцированный/полный
Сталь корпуса	09Г2С
Стандарт строительной длины	DIN

Обзор Технические данные Брошюры и каталоги Вопросы Отзывы

Краны шаровые фланцевые серии ALSO RS

Стальные краны шаровые ALSO RS разработаны под программу импортозамещения (строительные длины по DIN 3202). Предназначены для замены импортной арматуры без изменения конструкции трубопровода. Краны шаровые ALSO RS с цельносварным корпусом предназначены для воды наружных и внутренних тепловых сетей при температуре носителя до 200°С, в том числе для воды в контурах тепловых сетей в соответствии с требованиями ПТЭ «Требования к качеству сетевой воды». Применяются также для монтажа на трубопроводы и сооружения на них, транспортирующие неагрессивный природный газ, сжиженные углеводороды, нефтепродукты и другие жидкие и газообразные среды, по отношению к которым материалы крана коррозионностойки.

Корпус и патрубки кранов шаровых ALSO RS выполнены из бесшовной трубы (Ст.09Г2С). Опорные кольца L–образной формы выполнены из нержавеющей стали Ст.08Х13/AISI 409. Допускается эксплуатация кранов при температуре не ниже «УХЛ» -60°С. Рабочая среда не должна содержать примеси. Каждый кран шаровой ALSO RS имеет класс герметичности «А» (ГОСТ 9544-2015) и индивидуальный заводской номер. 100% кранов шаровых проходят испытания на класс герметичности «А» (ГОСТ 33257-2015).

Срок службы – не менее 30 лет (в зависимости от условий эксплуатации)

Преимущества бренда

Бренд с заслуженной репутацией

Многолетние доверие наших партнеров – от частных пользователей до транснациональных корпораций – обусловлено высоким качеством выпускаемой продукции, надежностью долгосрочного партнерства, непрерывным развитием завода, а также высоким вкладом в развитие отрасли арматуростроения.

Гарантия качества

Продукция ALSO проходит строгий контроль качества на всех этапах производства, что гарантирует высокую надежность и долговечность.

Собственные разработки

Конструкторско-технологический отдел завода разрабатывает уникальные решения для устранения проблемных ситуаций при проектировании, монтаже и обслуживании трубопровода по потребности клиента.

Редуцированные

DN	PN	Каталожное обозначение	d	D	D1	D2	n отв	h	H	I	L	Вес.кг
15	40	КШ.Ф.RS.015.40-02	10.5	95	65	14	4	20.5	66	150	130	1.8
20	40	КШ.Ф.RS.020.40-02	15	105	75	14	4	21	72	150	150	2.3
25	40	КШ.Ф.RS.025.40-02	18	115	85	14	4	21	76	150	160	2.8
32	40	КШ.Ф.RS.032.40-02	24	135	100	18	4	21	80	150	180	3.7
40	40	КШ.Ф.RS.040.40-02	30	145	110	18	4	40	105	220	200	5
50	40	КШ.Ф.RS.050.40-02	40	160	125	18	4	44	114	220	230	6.2
65	16	КШ.Ф.RS.065.16-02	48	180	145	18	4	39	119	220	270	8.8
65	25	КШ.Ф.RS.065.25-02	48	180	145	18	8	39	119	220	270	9.7
80	16	КШ.Ф.RS.080.16-02	63	195	160	18	4	61	152	295	280	11.5
80	25	КШ.Ф.RS.080.25-02	63	195	160	18	8	61	152	295	280	13.3
100	16	КШ.Ф.RS.100.16-02	75	215	180	18	8	61	162	295	300	16
100	25	КШ.Ф.RS.100.25-02	75	230	190	22	8	61	162	295	300	20
125	16	КШ.Ф.RS.125.16-02	100	245	210	18	8	94	193	514	325	25.5
125	25	КШ.Ф.RS.125.25-02	100	270	220	26	8	94	193	514	325	30
150	16	КШ.Ф.RS.150.16-02	125	280	240	22	8	98	210	514	350	35
150	25	КШ.Ф.RS.150.25-02	125	300	250	26	8	98	210	514	350	41
200*	16	КШ.Ф.RS.200.16-02	148	335	295	22	12	93	238	514	400	54.7
200*	25	КШ.Ф.RS.200.25-02	148	360	310	26	12	93	238	514	400	61.2
250*	16	КШ.Ф.П.RS.250.16-02	200	405	335	26	12	100	269	630	646	105.4
250*	25	КШ.Ф.П.RS.250.25-02	200	425	370	30	12	100	269	630	646	113
300**	16	КШ.Ф.RS.300.16-02	240	460	410	26	12	138	371	-	750	184
300**	25	КШ.Ф.RS.300.25-02	240	485	430	30	16	138	371	-	750	185
350**	16	КШ.Ф.RS.350.16-02	300	520	470	26	16	194	455	-	750	280.5
350**	25	КШ.Ф.RS.350.25-02	300	550	490	33	16	194	455	-	750	296
400**	16	КШ.Ф.RS.400.16-02	300	580	525	30	16	169	455	-	880	315
400**	25	КШ.Ф.RS.400.25-02	300	610	550	33	16	169	455	-	880	362.5
500**	16	КШ.Ф.RS.500.16-02	390	710	650	33	20	167	532	-	990	495.5
500**	25	КШ.Ф.RS.500.25-02	390	710	650	33	20	167	532	-	990	546
600**	16	КШ.Ф.RS.600.16-02	500	840	770	39	20	214	654	-	1017	1074
600**	25	КШ.Ф.RS.600.25-02	500	840	770	39	20	214	654	-	1017	1091

Полнопроходные

DN	PN	Каталожное обозначение	d	D	D1	D2	n отв	h	H	I	L	Вес.кг
15	40	КШ.Ф.П.RS.015.40-02	15	95	65	14	4	21	72	150	130	2.3
20	40	КШ.Ф.П.RS.020.40-02	18	105	75	14	4	21	76	150	150	2.8
25	40	КШ.Ф.П.RS.025.40-02	24	115	85	14	4	21	80	150	160	3.7
32	40	КШ.Ф.П.RS.032.40-02	30	135	100	18	4	40	105	220	180	5
40	40	КШ.Ф.П.RS.040.40-02	40	145	110	18	4	44	114	220	200	6.2
50	40	КШ.Ф.П.RS.050.40-02	48	160	125	18	4	39	119	220	250	8.8
65	16	КШ.Ф.П.RS.065.16-02	63	180	145	18	4	61	152	295	270	11.5
65	25	КШ.Ф.П.RS.065.25-02	63	180	145	18	8	61	152	295	270	13.3
80	16	КШ.Ф.П.RS.080.16-02	75	195	160	18	4	61	162	295	290	16
80	25	КШ.Ф.П.RS.080.25-02	75	195	160	18	8	61	162	295	290	20
100	16	КШ.Ф.П.RS.100.16-02	100	215	180	18	8	94	193	514	350	25.5
100	25	КШ.Ф.П.RS.100.25-02	100	230	190	22	8	94	193	514	350	30
125	16	КШ.Ф.П.RS.125.16-02	125	245	210	18	8	98	210	514	400	35
125	25	КШ.Ф.П.RS.125.25-02	125	270	220	26	8	98	210	514	400	41
150*	16	КШ.Ф.П.RS.150.16-02	148	280	240	22	8	112	238	514	480	45.7
150*	25	КШ.Ф.П.RS.150.25-02	148	300	250	26	8	112	238	514	480	52.2
200*	16	КШ.Ф.П.RS.200.16-02	200	335	295	22	12	127	269	630	620	89.3
200*	25	КШ.Ф.П.RS.200.25-02	200	360	310	26	12	127	269	630	620	96.3
250**	16	КШ.Ф.П.RS.250.16-02	240	405	355	26	12	138	371	-	750	180
250**	25	КШ.Ф.П.RS.250.25-02	240	425	370	30	12	138	371	-	750	180
300**	16	КШ.Ф.П.RS.300.16-02	300	460	410	26	12	220	455	-	750	265
300**	25	КШ.Ф.П.RS.300.25-02	300	485	430	30	16	220	455	-	750	278.5
400**	16	КШ.Ф.П.RS.400.16-02	390	580	525	30	16	219	532	-	990	443.5
400**	25	КШ.Ф.П.RS.400.25-02	390	610	550	30	16	219	532	-	990	483.5
500**	16	КШ.Ф.П.RS.500.16-02	500	710	650	33	20	264	654	-	1017	1025
500**	25	КШ.Ф.П.RS.500.25-02	500	730	660	39	20	264	654	-	1017	1048
