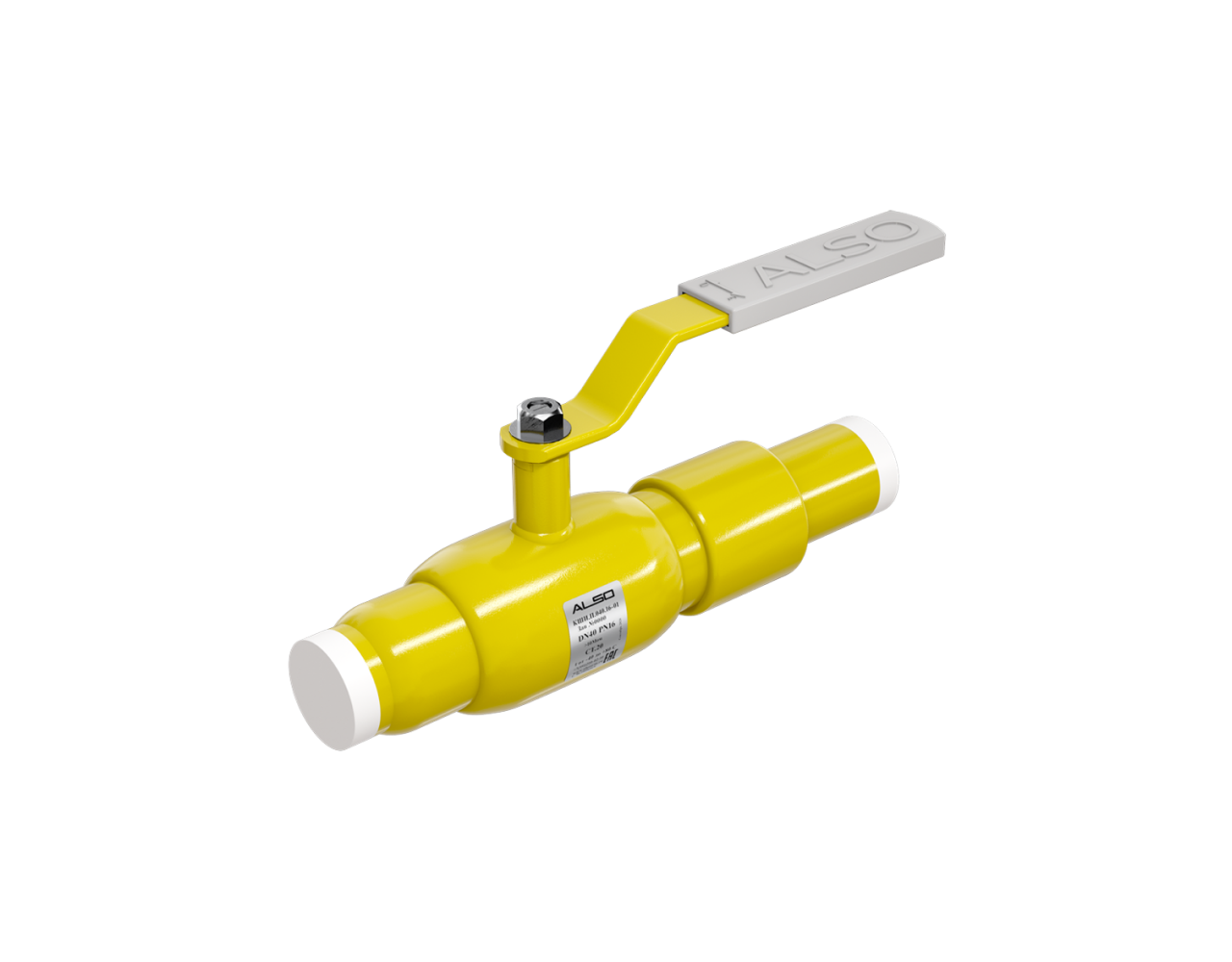

Краны шаровые изолирующие полнопроходные серии ALSO GAS

Стальные шаровые краны ALSO GAS с цельносварным корпусом предназначены для монтажа на трубопроводах систем газораспределения и газопотребления природного газа, сжиженных углеводородных газов (СУГ) пропан-бутан и неагрессивных газообразных и жидких сред, по отношению к которым материалы крана коррозионно-стойки.

Запрос стоимости и сроков Скачать опросный лист

Тип присоединения	приварка/приварка
Проход	полный
Сталь корпуса	Н/Ж, 09Г2С, СТ. 20
Стандарт строительной длины	DIN, ГОСТ

Обзор Технические данные Брошюры и каталоги Вопросы Отзывы

Краны шаровые изолирующие полнопроходные серии ALSO GAS

Номенклатура кранов шаровых ALSO GAS включает изделия с условными диаметрами (DN) от 10 до 600мм, рассчитанными на условное давление (PN) от 1,6 до 4,0 МПа. В зависимости от типа климатического исполнения корпус шаровых кранов ALSO GAS изготавливается из углеродистых, низколегированных и коррозионно-стойких марок стали (ст. 20, ст. 09Г2С, ст. 12Х18Н10Т).

Основной рабочий элемент крана ALSO GAS – шар – изготовлен из нержавеющей стали. Седловое уплотнение шара выполнено из углеродонаполненного фторопласта Ф4К20 (тефлон/PTFE+20%C), что практически исключает его износ в процессе эксплуатации крана. Седловое уплотнение имеет дублирующее торцевое уплотнение из фторсилоксана, которое обеспечивает герметичность крана при низких температурах. Характеристики опорных колец: L-образная форма, материал – нержавеющая сталь ст. 08Х13/AISI 409

Допускается эксплуатация кранов при температуре не ниже –40 °С для климатического исполнения «У», и не ниже –60 °С для «УХЛ». Рабочая среда не должна содержать примеси.

Преимущества бренда

Бренд с заслуженной репутацией

Многолетние доверие наших партнеров – от частных пользователей до транснациональных корпораций – обусловлено высоким качеством выпускаемой продукции, надежностью долгосрочного партнерства, непрерывным развитием завода, а также высоким вкладом в развитие отрасли арматуростроения.

Гарантия качества

Продукция ALSO проходит строгий контроль качества на всех этапах производства, что гарантирует высокую надежность и долговечность.

Собственные разработки

Конструкторско-технологический отдел завода разрабатывает уникальные решения для устранения проблемных ситуаций при проектировании, монтаже и обслуживании трубопровода по потребности клиента.

Полный проход

DN	PN	Каталожное обозначение	d	d*	S	D	h	H	l	L	Вес,кг
15	16	КШИ.П.GAS.015.16-01	15	21	2,8	26,8	21	72	150	260	1,2
20	16	КШИ.П.GAS.020.16-01	18	27	3,2	33,5	21	76	150	275	1,4
25	16	КШИ.П.GAS.025.16-01	24	33	3,2	42,3	21	81	150	290	1,9
32	16	КШИ.П.GAS.032.16-01	30	42	3,5	48	40	105	220	305	2,2
40	16	КШИ.П.GAS.040.16-01	40	48	3,5	57	44	114	220	310	2,8
50	16	КШИ.П.GAS.050.16-01	48	57	4	76	39	119	220	420	4
65	16	КШИ.П.GAS.065.16-01	63	76	4	89	61	152	295	420	6,8
80	16	КШИ.П.GAS.080.16-01	75	89	5	108	61	162	295	465	8,9
100	16	КШИ.П.GAS.100.16-01	100	108	5	133	94	193	514	490	15,3
125	16	КШИ.П.GAS.125.16-01	125	133	6	159	98	210	514	550	21,8
150*	16	КШИ.П.GAS.150.16-01	148	159	6	180	112	233	514	550	38,5
200*	16	КШИ.П.GAS.200.16-01	200	219	8	245	127	270	630	590	73
250**	16	КШИ.П.GAS.250.16-01	240	273	8	325	138	371	-	800	166
300**	16	КШИ.П.GAS.300.16-01	300	325	10	325	220	455	-	860	240
