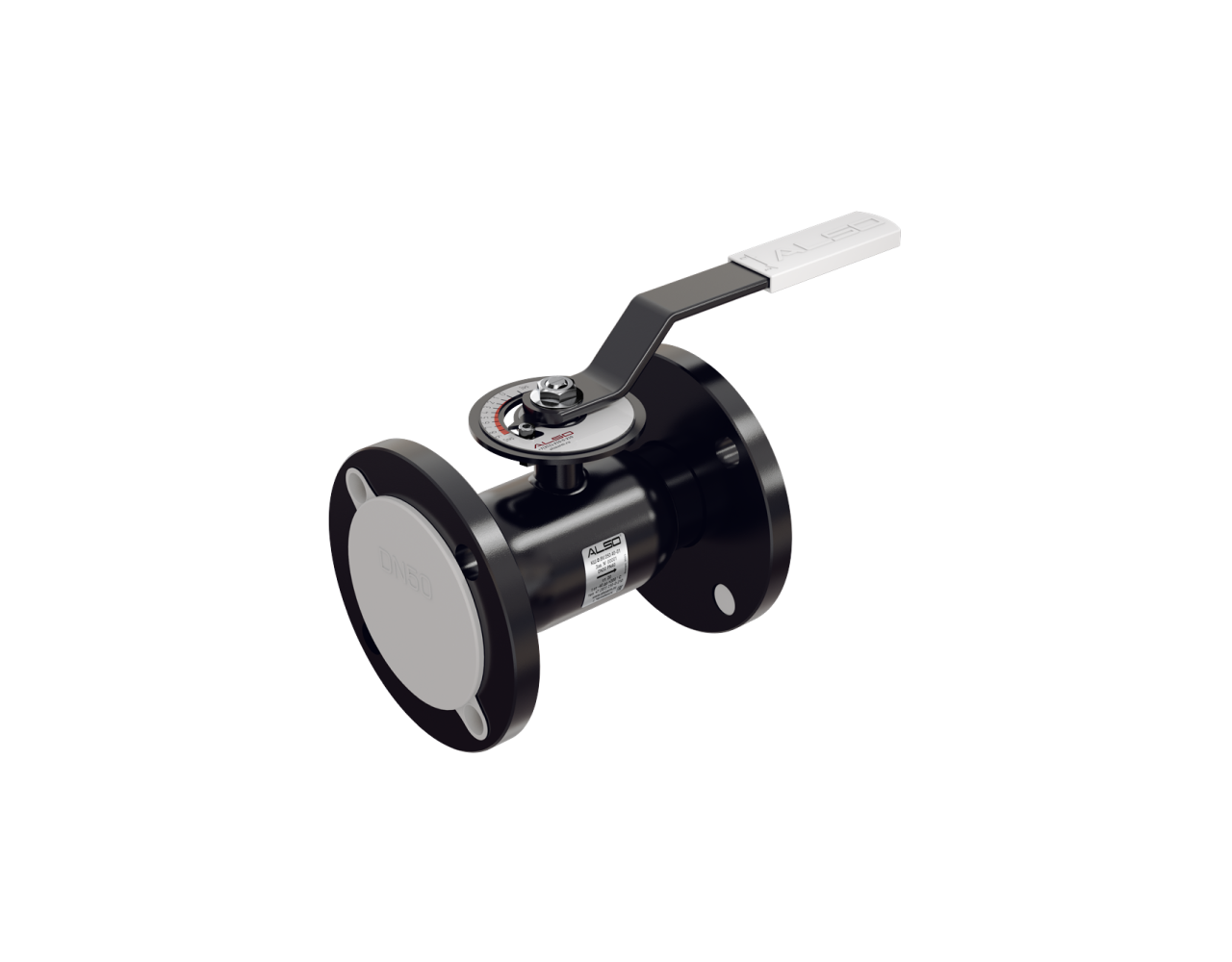

Краны шаровые запорно-регулирующие фланцевые ALSO

Кран шаровой ALSO запорно-регулирующий предназначен для регулирования величины расхода жидкости в трубопроводах, транспортирующих теплосетевую воду в соответствии с требованиями ПТЭ «Требования к качеству сетевой воды» и другие жидкие среды,по отношению к которым материалы крана коррозионно-стойки. Также может эксплуатироваться в качестве запорного устройства.

Запрос стоимости и сроков Скачать опросный лист

Тип присоединения	фланец/фланец
Сталь корпуса	Н/Ж, 09Г2С, СТ. 20
Стандарт строительной длины	DIN, ГОСТ

Обзор Технические данные Брошюры и каталоги Вопросы Отзывы

Краны шаровые запорно-регулирующие фланцевые ALSO

Кран шаровой ALSO запорно-регулирующий предназначен для регулирования величины расхода жидкости в трубопроводах, транспортирующих теплосетевую воду в соответствии с требованиями ПТЭ «Требования к качеству сетевой воды» и другие жидкие среды, по отношению к которым материалы крана коррозионно-стойки. Также может эксплуатироваться в качестве запорного устройства.

Настройка пропускной способности на шкале фиксируется с помощью ограничительного винта. В случае вынужденного перекрытия потока сохраняется возможность вернуть первоначальные параметры.

Условный проход (DN) от 20 до 300 мм

Условное давление (PN) 1,6–4,0 МПа

Регулируемые рабочие среды жидкости

Максимальная допустимая температура регулируемых сред +200 °С (не для пара)

Температура окружающей среды –40 °С…+60 °С для кранов из ст. 20 –60 °С…+60 °С для кранов из ст. 09Г2С

Класс герметичности А

Количество циклов срабатывания не менее 10 000

Расчетный срок службы не менее 30 лет

Преимущества бренда

Бренд с заслуженной репутацией

Многолетние доверие наших партнеров – от частных пользователей до транснациональных корпораций – обусловлено высоким качеством выпускаемой продукции, надежностью долгосрочного партнерства, непрерывным развитием завода, а также высоким вкладом в развитие отрасли арматуростроения.

Гарантия качества

Продукция ALSO проходит строгий контроль качества на всех этапах производства, что гарантирует высокую надежность и долговечность.

Собственные разработки

Конструкторско-технологический отдел завода разрабатывает уникальные решения для устранения проблемных ситуаций при проектировании, монтаже и обслуживании трубопровода по потребности клиента.

Без ниппелей для подключения измерительного оборудования

DN	PN	Каталожное обозначение	D	D1	D2	n	d	I	L	h	H	Вес.кг
20	40	КШ.Ф.BV.020.40-01	105	75	14	4	15	150	120	24	105	3
25	40	КШ.Ф.BV.025.40-01	115	85	14	4	18	150	140	24	110	3
32	40	КШ.Ф.BV.032.40-01	135	100	18	4	24	150	140	24	115	4
40	40	КШ.Ф.BV.040.40-01	145	110	18	4	30	195	165	41	135	5
50	40	КШ.Ф.BV.050.40-01	160	125	18	4	40	195	180	45	145	6.3
65	16	КШ.Ф.BV.065.16-01	180	145	18	4	48	195	200	42	150	7.1
65	25	КШ.Ф.BV.065.25-01	180	145	18	8	48	195	200	42	150	8.2
80	16	КШ.Ф.BV.080.16-01	195	160	18	4	63	300	210	67	185	11
80	25	КШ.Ф.BV.080.25-01	195	160	18	8	63	300	210	67	185	11.4
100	16	КШ.Ф.BV.100.16-01	215	180	18	8	75	300	230	67	195	14.7
100	25	КШ.Ф.BV.100.25-01	230	190	22	8	75	300	230	67	195	16.2
125*	16	КШ.Ф.BV.125.16-01	245	210	18	8	100	515	350	95	195	22
125*	25	КШ.Ф.BV.125.25-01	270	220	26	8	100	515	350	95	195	30.9
150*	16	КШ.Ф.BV.150.16-01	280	240	22	8	125	515	380	98	210	33.8
150*	25	КШ.Ф.BV.150.25-01	300	250	26	8	125	515	380	98	210	40.6
200*	16	КШ.Ф.BV.200.16-01	335	295	22	12	148	515	450	93	235	56
200*	25	КШ.Ф.BV.200.25-01	360	310	26	12	148	515	450	93	235	63
250*	16	КШ.Ф.BV.250.16-01	405	335	26	12	200	630	530	101	270	95
250*	25	КШ.Ф.BV.250.25-01	425	370	30	12	200	630	530	101	270	104
300**	16	КШ.Ф.BV.300.16-01	460	410	26	12	240	-	750	132	543	165
300**	25	КШ.Ф.BV.300.25-01	485	430	30	16	240	-	750	132	543	170

С ниппелями для подключения измерительного оборудования

DN	PN	Каталожное обозначение	D	D1	D2	n	d	I	L	L1	h	H	Вес.кг
20	40	КШ.Ф.BV.М.020.40-01	105	75	14	4	15	150	250	65	24	105	2.7
25	40	КШ.Ф.BV.М.025.40-01	115	85	14	4	18	150	240	65	24	110	3.3
32	40	КШ.Ф.BV.М.032.40-01	135	100	18	4	24	150	280	80	24	115	4.5
40	40	КШ.Ф.BV.М.040.40-01	145	110	18	4	30	195	270	80	41	135	5.5
50	40	КШ.Ф.BV.М.050.40-01	160	125	18	4	40	195	310	100	45	145	7
65	16	КШ.Ф.BV.М.065.16-01	180	145	18	4	48	195	310	100	42	150	9.5
65	25	КШ.Ф.BV.М.065.25-01	180	145	18	8	48	195	310	100	42	150	9
80	16	КШ.Ф.BV.М.080.16-01	195	160	18	4	63	300	310	100	67	185	12
80	25	КШ.Ф.BV.М.080.25-01	195	160	18	8	63	300	310	100	67	185	12.5
100	16	КШ.Ф.BV.М.100.16-01	215	180	18	8	75	300	350	115	67	195	15.5
100	25	КШ.Ф.BV.М.100.25-01	230	190	22	8	75	300	350	115	67	195	17.7
125*	16	КШ.Ф.BV.М.125.16-01	245	210	18	8	100	515	360	130	95	195	25.3
125*	25	КШ.Ф.BV.М.125.25-01	270	220	26	8	100	515	360	130	95	195	31
150*	16	КШ.Ф.BV.М.150.16-01	280	240	22	8	125	515	390	154	98	210	34
150*	25	КШ.Ф.BV.М.150.25-01	300	250	26	8	125	515	390	151	98	210	41
200*	16	КШ.Ф.BV.М.200.16-01	335	295	22	12	148	515	450	180	93	235	56
200*	25	КШ.Ф.BV.М.200.25-01	360	310	26	12	148	515	450	178	93	235	56
250*	16	КШ.Ф.BV.М.250.16-01	405	335	26	12	200	630	530	206	101	270	95
250*	25	КШ.Ф.BV.М.250.25-01	425	370	30	12	200	630	530	206	101	270	104
300**	16	КШ.Ф.BV.М.300.16-01	460	410	26	12	240	-	750	295	132	543	160
300**	25	КШ.Ф.BV.М.300.25-01	485	430	30	16	240	-	750	295	132	543	174
