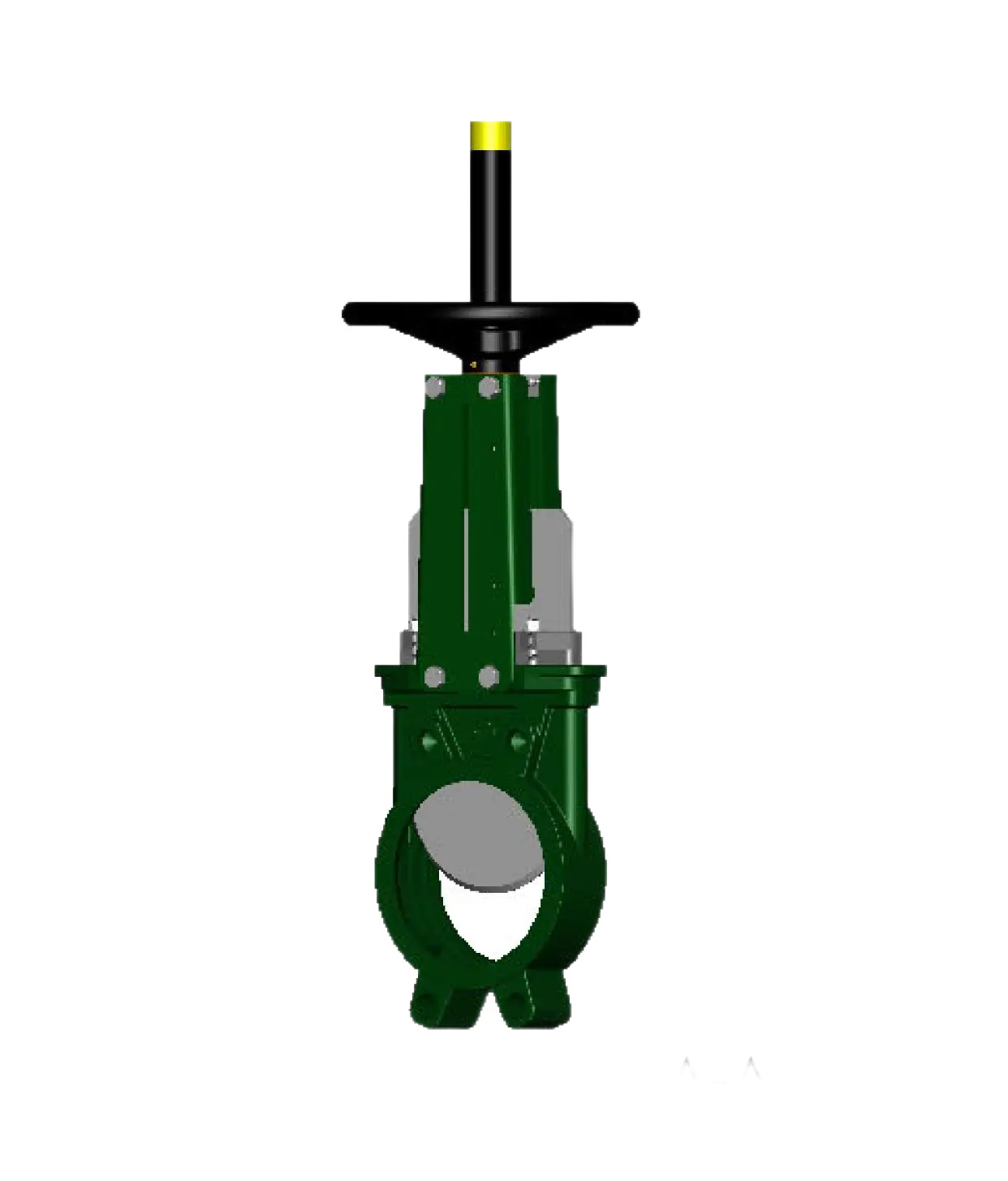

Шиберная ножевая задвижка со штурвалом TECOFI VG4400-00NI

В наличии

Запрос стоимости и сроков Скачать опросный лист

Корпус	ковкий чугун GGG50 с эпоксидным покрытием
Нож	нержавеющая сталь 304
Уплотнение	нитрил
Привод	штурвал
Соединение	межфланцевое Ру10
Сальниковое уплотнение	-Набивка сальника PTFE 2 шт -Кольцевая прокладка нитрил 1 шт
Рабочее давление	Ду50-250: 10 бар Ду300-450: 7 бар Ду500-600: 4 бар
Рабочая температура	-10°C / +80°C

Обзор Технические данные Брошюры и каталоги Вопросы Отзывы

Применение

Водоподготовка, водоочистка, водоотведение, канализационные системы; химическая, целлюлозно-бумажная, пищевая промышленности, горнодобывающая и горно-обогатительная промышленности.

Общие технические характеристии

Типоразмер: от Ду 50 до Ду 600.

Задвижка предназначена для открытия/закрытия или для регулирования.

Межфланцевый монтаж по ISO Ру 10.

Герметичность в одном направлении, стрелка на корпусе указывает направление движения потока.

Застойные зоны в задвижке практически отсутствуют: нож движется без вибраций по точно подогнанным пазам для скольжения.

Набивка сальника обеспечивает герметичность уплотнения между корпусом и ножом.

Размещается в легкодоступном месте и может заменяться без снятия задвижки с трубопровода.

Малые потери давления. Класс герметичности А при 100% заполнении трубы. Возможность использования для регулирования вязких сред при установке кольца диафрагмы или дефлектора.

Рабочие условия

Максимальное рабочее давление:

Ду 50-250 : 10 бар.

Ду 300-450 : 7 бар.

Ду 500-600 : 4 бар.

Максимальная рабочая температура : -10°C / +80°C

Преимущества бренда

Международные стандарты качества

Продукция Tecofi сертифицирована по ACS, WRAS, EN 1074

Высококачественные материалы

Гарантированное качество каждого изделия

Долговечные исследования

Проверка изделий в агрессивных средах на протяжении 30 лет

Ду	L (мм)	Код / Ref.
50	40	VG4400-00NI0050
65	40	VG4400-00NI0065
80	50	VG4400-00NI0080
100	50	VG4400-00NI0100
125	50	VG4400-00NI0125
150	60	VG4400-00NI0150
200	60	VG4400-00NI0200
250	70	VG4400-00NI0250
300	70	VG4400-00NI0300
350	96	VG4400-00NI0350
400	100	VG4400-00NI0400
500	110	VG4400-00NI0500
600	110	VG4400-00NI0600

Нормы и стандарты

Тип соединения	Межфланцевое соединение в соответствии с нормами EN 1092-2 и DIN 2501 : ISO Ру10.
Испытания и тесты	Процедуры испытаний проведены согласно нормам EN 12266-1, DIN 3230, BS 5154 и ISO 5208.
Сертификация	Производство в соответствии с европейской директивой 2014/68/UE «Оборудование под давлением» : модуль H.
