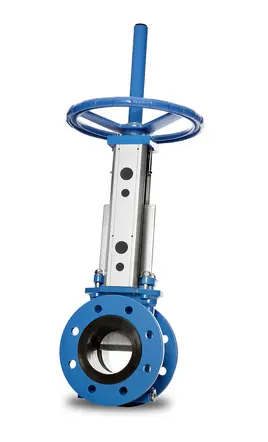

Шиберно‑ножевая задвижка EBRO Armaturen Stafsjö серия SLF
| Номинальный диаметр: | Ду 80 - Ду 400 |
| Макс. рабочее давление: | Ду 80 - Ду 400, 10 бар |
Шиберно‑ножевая задвижка Stafsjö SLF
Фланцевое исполнение для абразивных шламов и несоосных трубопроводов
Ключевые особенности
| Плюс для эксплуатации | Конструктивное решение |
|---|---|
| Надёжная герметизация в обоих направлениях | прецизионный нож с самоочищающейся скошенной кромкой + эластомерное седло, прижатое системой давления корпуса |
| Полный проход без «бутылочных горлышек» | прямоточная геометрия, исключающая застойные зоны и минимизирующая износ |
| Подходит для «трудных» труб | полнофланцевый корпус компенсирует несоосность ветхих/разнотолщинных линий |
| Минимальная стоимость жизненного цикла | съёмная седловая вставка, направляющие втулки и уплотнения меняются без демонтажа клапана из трубы |
| Удобный сервис | визуальный индикатор положения, масло‑/грязесъёмные кольца, стандартный интерфейс ISO 5210 / EN ISO 5211 для любого привода |
Техническая спецификация
| Параметр | Значение |
|---|---|
| DN | 80 – 400 мм |
| Лицом к лицу | фирменный стандарт Stafsjö |
| Присоединение | EN 1092 PN 10ANSI/ASME B16.5 Class 150AS 2129 Tab D/E |
| Испытание на герметичность | EN 12266‑1 (Leakage Rate A) |
| Рабочее давление | 10 бар во всём диапазоне DN |
| Температурный диапазон | ‑40 … +120 °C (зависит от выбора уплотнителя) |
| Материал ножа | нержавеющая сталь AISI 316, закалённая кромка (Rc ≥ 48) |
| Седловое уплотнение | EPDM / NBR / PU для высокоабразивных сред |
| Корпус | шаровидный чугун GGG‑40 или сталь WCB (по запросу нержавеющая 1.4408) |
| Приводы | ручной маховик • цепное колесо • пневмо‑, электро‑, гидропривод |
Почему SLF оптимальна для Вас:
-
Абразивная устойчивость – полиуретановое седло + хромированный нож выдерживают суспензии с песком, золой, минеральными частицами.
-
Готова к старым сетям – полнофланцевое тело нивелирует неплоскостность и перекосы фланцев.
-
Максимум потока, минимум износа – угол скоса ножа рассчитан СFD‑моделированием для мягкого закрытия без гидроударов.
-
Быстрая адаптация привода – штатное отверстие ISO 5211 и ход штока подобраны под стандартные редукторы и цилиндры.
-
Экономия на ТО – все мягкие элементы меняются сверху, не требуя снятия клапана с линии.
Типовые сферы применения:
-
Шламовые насосные станции водоочистки
-
Гидро‑ и пульпопроводы ЦБК (целлюлоза, щепа, известковое молоко)
-
Золошлаковые установки ТЭС
-
Биомасса, навозные стоки, осадок сточных вод
-
Добыча песка, глины, рудных концентратов
-
Химические фильтраторы с твёрдой фазой
Инженерная поддержка ZOLT:
-
Подбор LCC‑оптимального решения с учётом состава пульпы, содержания твердых фракций и режима работы.
-
3‑D модели STEP/IGES, спецификации в формате *.xls для BIM и систем ПТО.
-
Сервис‑24/7: шеф‑монтаж, пусконаладка, обучение персонала, гарантия до 36 мес.
-
Склад критических запасных частей в РФ и СНГ — ремонт «без простоев».
Хотите расчёт и цену?
Отправьте техзадание или параметры среды — инженеры ZOLT свяжутся в течение 30 минут, предложат 2‑3 конфигурации и коммерческое предложение.
ZOLT – арматура, которая работает, когда другие только обещают.
