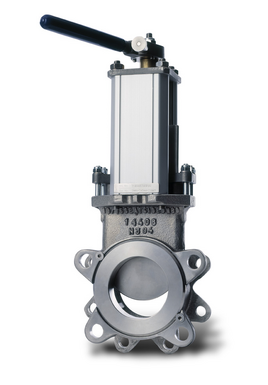

Шиберно‑ножевая задвижка EBRO Armaturen Stafsjö серия TV
| Номинальный диаметр: | Ду 80 |
| Макс. рабочее давление: | Ду 80, 16 бар |
Шиберно‑ножевая задвижка Stafsjö TV
Компактное запорное решение для резервуаров и измерительных линий
Серия TV от шведского бренда Stafsjö (группа EBRO Armaturen) – это высоконапорные шиберные задвижки, разработанные специально для монтажа перед манометрами, датчиками и трансмиттерами на резервуарах и трубопроводах, где критична минимальная строительная длина и абсолютная герметичность. Конструкция обеспечивает быстрое безотказное отключение даже при давлении до 16 бар, оставаясь устойчивой к пульпе, шламам и другим техническим средам.
Технические характеристики
| Параметр | Значение / стандарт |
|---|---|
| DN | 80 мм |
| Максимальное рабочее давление | 16 бар |
| Строительная длина (Face‑to‑Face) | Собственный стандарт Stafsjö · MSS SP‑81 · TAPPI TIS 405‑8 |
| Присоединительные фланцы | EN 1092 PN 10 (базовое исполнение) ASME/ANSI B16.5 Class 150 (стандарт) |
| Класс герметичности | EN 12266‑1, уровень A – «ноль протечек» |
| Корпус | Высокопрочная углеродистая сталь (опции – нержавеющая сталь, дуплекс) |
| Нож (gate) | Закалённая нержавеющая сталь с полированной кромкой |
| Уплотнение | Металл‑металл или эластомерное (NBR / EPDM) – по задаче |
| Температурный диапазон | от –40 °C до +180 °C (зависит от уплотнителя) |
| Приводные решения | Ручной маховик / цепное колесо / пневмоцилиндр / электропривод / гидропривод |
Ключевые преимущества:
-
Укороченная монтажная длина – идеально вписывается в ограниченное пространство между резервуаром и измерительными приборами.
-
Двунаправленная герметичность – задвижка плотно перекрывает поток независимо от направления давления.
-
Высокая механическая прочность – корпус усилен рёбрами жёсткости, что исключает деформации при 16‑баровых нагрузках.
-
Низкая стоимость жизненного цикла – съёмные сальниковые уплотнения, лёгкая притирка ножа и доступный сервисный комплект.
-
Гибкая автоматизация – интерфейс ISO 5211 позволяет быстро установить любой тип четвертьоборотного привода.
Типовые области применения:
-
Отсечка процессной линии перед датчиками давления/уровня
-
Быстрое перекрытие обвязки фильтров, сепараторов, смесителей
-
Химические и пищевые резервуары с ограниченным межфланцевым расстоянием
-
Пульпопроводы в ЦБК, где важно избежать закоксовывания и протечек
Поставка от ZOLT:
-
Консультация инженера – подбор материала ножа и уплотнений под вашу среду.
-
Складская программа DN 80 – отправка в день заказа.
-
Предмонтажный тест по EN 12266‑1, акт с результатами в комплекте.
-
Комплектация приводом (пневмо / электро) и монтаж «Plug & Play».
Готовы повысить надёжность вашего узла учёта?
Оставьте заявку – специалисты ZOLT подготовят коммерческое предложение, схему установки и 3‑D модель клапана для вашего проекта.
