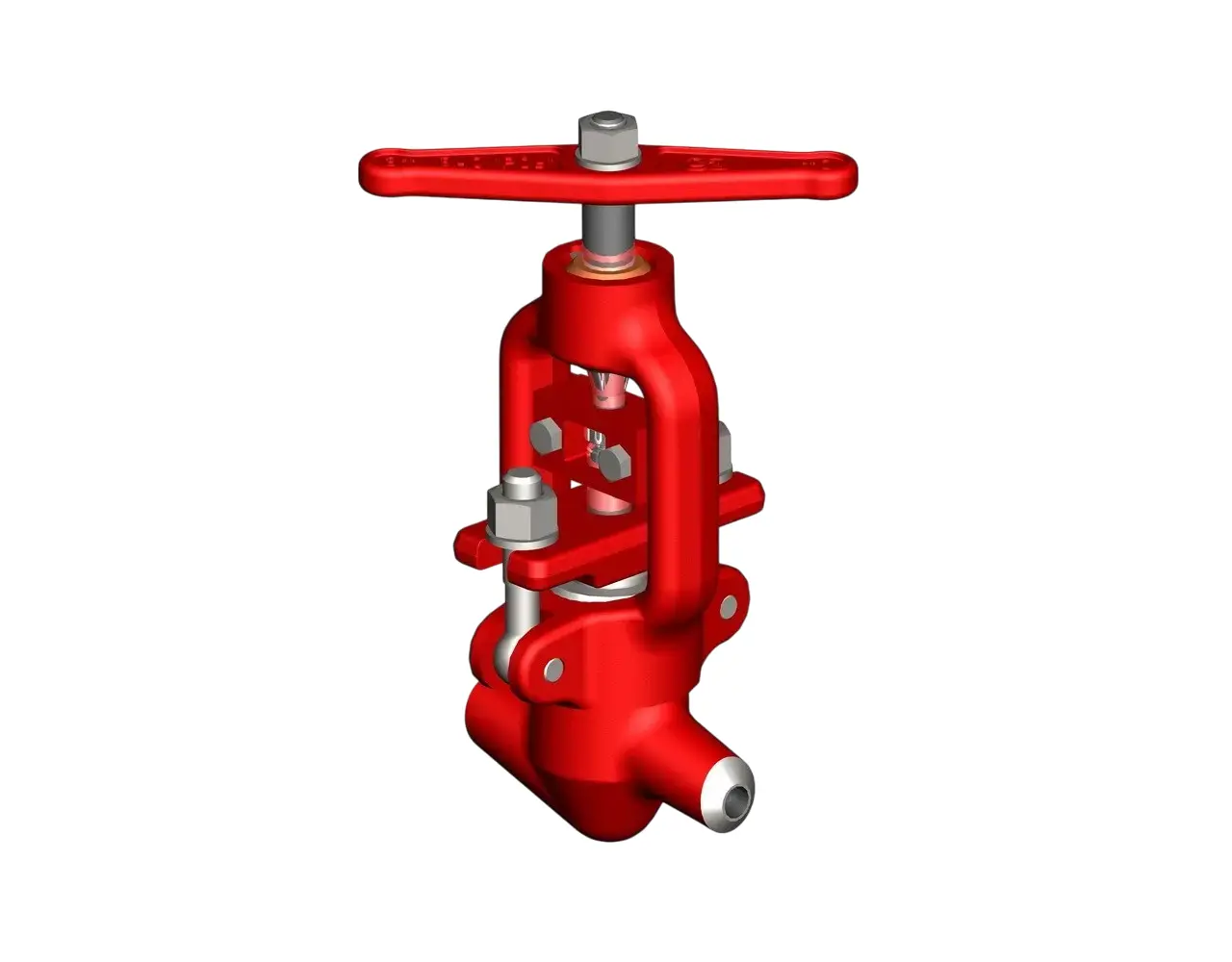

Клапан (вентиль) запорный 588-10-0

Клапан (вентиль) запорный 588-10-0

Клапаны запорные серии 588-10-0 относятся к арматуре двухпозиционного действия и предназначены исключительно для открытия или полного перекрытия потока рабочей среды. Они широко применяются в энергетике, промышленности и котельном оборудовании благодаря высокой надежности и способности работать в условиях значительных перепадов давления и температуры.

Технические характеристики:

• Маркировка: 588-10-0

• Номинальное давление (PN): 373 кгс/см² (37,3 МПа)

• Рабочая среда: вода, пар

• Рабочая температура: до +280 °С

• Управление: ручное (по запросу возможно исполнение с электроприводом)

• Присоединение к трубопроводу: под приварку

• Установочное положение: любое (в верхней полусфере относительно горловины)

• Материал корпуса: сталь 20

• Герметичность затвора: класс «С» по ГОСТ 9544-93

• Климатическое исполнение: У, УХЛ, Т по ГОСТ 15150-69

• Усилие на маховике (ручном дублере): не более 25 Н·м

Особенности и преимущества:

• Полное перекрытие или открытие потока за счет возвратно-поступательного перемещения запорного органа.

• Универсальность — направление подачи рабочей среды не имеет значения.

• Возможность эксплуатации при высоких нагрузках без потери герметичности.

• Простота монтажа и обслуживания, проверенная временем надежность.

• Возможность комплектации электроприводом для дистанционного управления и автоматизации процессов.

Возможности электропривода

По требованию заказчика клапаны 588-10-0 могут поставляться с электроприводами, которые обеспечивают:

• дистанционное управление открытием и закрытием;

• автоматическую остановку запорного органа в заданном положении;

• защиту от превышения допустимого крутящего момента;

• подачу сигналов в систему управления;

• световую индикацию крайних положений.

Конструкция вентиля 588-10-0

Клапан состоит из следующих основных элементов:

1. Корпус с наплавленным седлом — обеспечивает герметичность соединений и долговечность работы.

2. Бугель — фиксируется на корпусе с помощью резьбы, стопорного болта или сварки (в зависимости от диаметра).

3. Шток с уплотнительной поверхностью конусной формы и сальниковыми кольцами К-ООШ-б для надежного уплотнения.

4. Шпиндель — соединяется со штоком через специальный узел, передает вращение от маховика.

5. Резьбовая втулка — обеспечивает ход штока.

6. Грундбукса — уплотняет соединение корпуса и штока при помощи нажимной планки и сальников.

Принцип действия: при вращении маховика создается крутящий момент, который через шпиндель и соединительный узел преобразуется в поступательное движение штока. Это движение открывает или закрывает проходное сечение для рабочей среды.

Применение

Запорные вентили 588-10-0 применяются на:

• тепловых электростанциях,

• котельных установках,

• водяных и паровых трубопроводах,

• вспомогательных и основных магистралях с высокими параметрами давления и температуры.

Важно: использование вентиля 588-10-0 в качестве регулирующей арматуры запрещено, он предназначен только для запорных функций.

Соответствие стандартам и аналоги

• Изготавливается и поставляется по ТУ 37-022-05015348-98.

• Класс по ANSI B 16.34 соответствует высоким международным требованиям.

• Аналог клапана — изделия ЗАО «Барнаульский котельный завод» (модели 1с-14-1; Э; ЭН; ЭЧ).

Почему выбирают ZOLT?

Наша компания предлагает запорную арматуру 588-10-0 по выгодным ценам, обеспечивая:

• быструю поставку,

• консультации специалистов по подбору оборудования,

• гарантию качества и соответствие ГОСТ.

Оставьте заявку, и мы подберем оптимальное решение именно для вашего производства!
