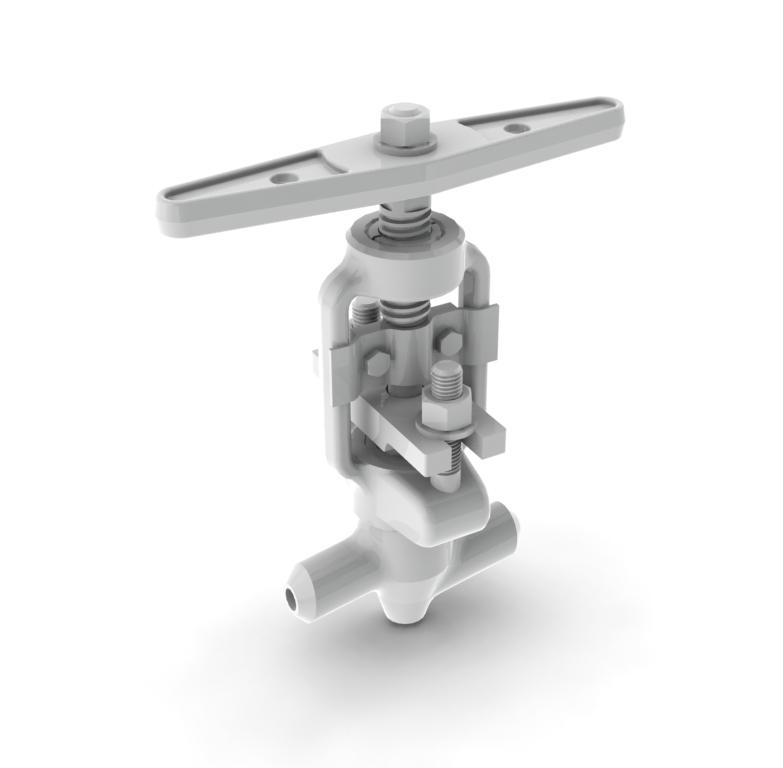

Клапан (вентиль) запорный 589-10-0

Клапан (вентиль) запорный 589-10-0

Запорный клапан 589-10-0 (старое обозначение – 573-10-0) относится к категории надежной запорной арматуры двухпозиционного действия. Его основное назначение – полное открытие или перекрытие потока рабочей среды в трубопроводах с высокими параметрами давления и температуры. Использование в качестве регулирующего органа не допускается.

Технические характеристики:

• Обозначение: 589-10-0

• Номинальное давление (PN): 250 кгс/см² (25 МПа)

• Рабочая среда: пар

• Максимальная рабочая температура: до 545 °С

• Тип управления: ручное (с возможностью комплектации электроприводом)

• Присоединение к трубопроводу: под приварку

• Установочное положение: любое (допускается монтаж в верхней полусфере относительно горловины)

• Материал корпуса: сталь 12Х1МФ (жаропрочный и износостойкий сплав)

• Герметичность затвора: класс С по ГОСТ 9544-93

• Климатическое исполнение: У, УХЛ, Т по ГОСТ 15150-69

• Максимальное усилие на маховике (ручном дублере): не более 25 Н·м

Особенности и преимущества:

• Работает в условиях высокого давления и температуры, сохраняя надежность и герметичность.

• Простота конструкции и высокая ремонтопригодность – вентиль легко обслуживается.

• Подходит для работы на паровых магистралях тепловых электростанций, котельных, промышленных трубопроводах.

• Может использоваться в любом положении, что облегчает проектирование систем.

• Возможность оснащения электроприводом, что позволяет:

  • управлять клапаном дистанционно;

  • фиксировать запорный орган в нужном положении;

  • ограничивать крутящий момент для защиты механизма;

  • контролировать положение затвора с выдачей сигналов в систему управления.

Конструкция

Клапан 589-10-0 состоит из следующих основных узлов:

1. Корпус с наплавленным седлом – формирует основу запорного устройства.

2. Бугель, соединяемый с корпусом резьбовым соединением и фиксируемый сваркой или стопорными элементами.

3. Шток с конусной уплотнительной поверхностью – обеспечивает плотное закрытие седла.

4. Шпиндель, соединенный с рукояткой (маховиком) или электроприводом.

5. Резьбовая втулка, размещенная в верхней части бугеля, фиксируемая штифтом.

6. Грундбукса с уплотнительными кольцами – гарантирует герметичность в месте выхода штока.

Принцип работы: при вращении маховика создается крутящий момент, который передается на шпиндель. Через узел соединения вращательное движение преобразуется в поступательное перемещение штока, который либо открывает, либо перекрывает поток рабочей среды.

Применение

Запорный вентиль 589-10-0 применяется:

• на магистралях подачи пара высокого давления;

• в котельных установках;

• в трубопроводах тепловых электростанций;

• в системах с критическими параметрами температуры и давления.

Его широкое распространение объясняется сочетанием надежности, долговечности и универсальности в эксплуатации.

Аналоги

ЗАО «Барнаульский котельный завод» выпускает аналоги данного клапана:

• 1с-15-1

• 1с-15-1Э

• 1с-15-1ЭН

• 1с-15-1ЭЧ

Изготовление и стандарты

Производство клапанов 589-10-0 осуществляется в соответствии с ТУ 37-022-05015348-98, а также с требованиями ANSI B 16.34. Каждое изделие проходит контроль качества и соответствует нормам ГОСТ.

Где купить клапан 589-10-0

Компания ZOLT предлагает клапаны 589-10-0 и их аналоги напрямую от завода-изготовителя. Мы обеспечиваем:

• лучшие цены без посредников;

• гарантию качества и соответствия ГОСТ;

• индивидуальный подбор арматуры под ваши условия эксплуатации;

• консультацию специалистов и помощь в выборе.

Оставьте заявку прямо сейчас!

Наши инженеры помогут подобрать оптимальное решение, рассчитают стоимость и обеспечат поставку в короткие сроки.
