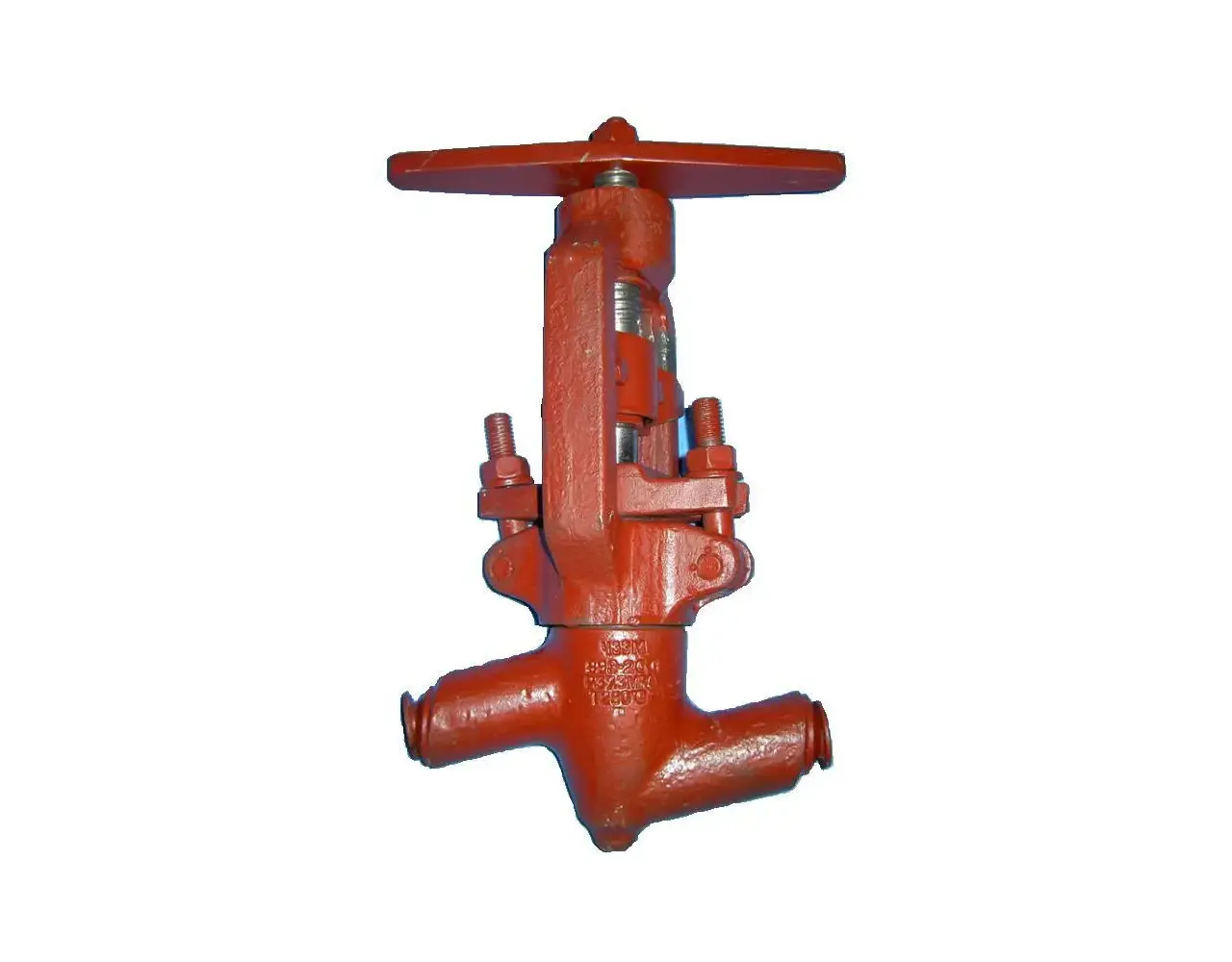

Клапан (вентиль) запорный 998-20-0

Клапан (вентиль) запорный 998-20-0

Запорный клапан (вентиль) серии 998-20-0 – это надежное изделие промышленной арматуры, предназначенное для перекрытия или открытия потока рабочей среды в трубопроводах с высокими параметрами давления и температуры. Благодаря своей конструкции он широко применяется в энергетическом машиностроении, на тепловых электростанциях, в котельных установках и других объектах с повышенными требованиями к надежности оборудования.

Технические характеристики:

• Обозначение: 998-20-0

• Номинальное давление (PN): 373 кгс/см² (37,3 МПа)

• Рабочая среда: вода, пар

• Рабочая температура: до +280 °C

• Тип управления: ручное или электропривод

• Присоединение к трубопроводу: под приварку

• Установочное положение: любое (в верхней полусфере относительно горловины)

• Материал корпуса: сталь 20

• Класс герметичности: С по ГОСТ 9544-93

• Климатическое исполнение: У, УХЛ, Т (ГОСТ 15150-69)

• Категория размещения: по ГОСТ 15150-69

• Усилие на ручном дублере: не более 80 Н·м

Старые обозначения: 588-20-0; 588-20-Г; 588-20-Э.

Особенности и преимущества

Клапаны запорные серии 998-20-0, 998-20-Г, 998-20-Э, 998-20-ЭК, 998-20-ЭМ, 998-20-ЭН относятся к арматуре двухпозиционного действия. Они работают исключительно в режимах «открыто/закрыто» и не предназначены для дросселирования потока.

Основные преимущества:

• надежная работа при высоких перепадах давления и температуры;

• универсальное направление подачи рабочей среды;

• простота конструкции и обслуживания;

• долговечность и высокая герметичность затвора;

• проверенное временем применение в энергетике и машиностроении.

Конструкция и принцип работы

Запорный вентиль состоит из следующих узлов:

1. Корпус с наплавленным седлом.

2. Бугель, соединенный с корпусом резьбой и зафиксированный сваркой или стопорным болтом.

3. Шток с конусной уплотнительной поверхностью, обеспечивающей герметичное закрытие.

4. Шпиндель с ходовой резьбой, соединенный с рукояткой или электроприводом.

5. Резьбовая втулка, закрепленная в бугеле.

6. Грундбукса с уплотнительными сальниковыми кольцами, обеспечивающая герметичность соединения штока и корпуса.

Принцип действия прост: при вращении маховика или вала электропривода вращательное движение шпинделя преобразуется в поступательное перемещение штока, который перекрывает или открывает поток среды.

Электропривод

При комплектации электроприводом клапан получает дополнительные возможности:

• дистанционное управление;

• автоматическая остановка в крайних положениях;

• контроль и ограничение крутящего момента;

• подача сигналов в систему управления при превышении нагрузки;

• световая сигнализация крайних положений.

Электропривод делает эксплуатацию вентиля удобной и безопасной, особенно на объектах с автоматизированным управлением.

Область применения

Клапаны серии 998-20 широко используются:

• на тепловых электростанциях;

• в котельных установках;

• в энергетическом машиностроении;

• в системах с рабочей средой вода или пар при критических параметрах.

Аналоги

Аналогичное изделие выпускается ЗАО "Барнаульский котельный завод" (БКЗ):

• 1с-14-3;

• 1с-14-3Г;

• 1с-14-3Э;

• 1с-14-3ЭН;

• 1с-14-3ЭЧ;

• 1с-14-3ЭК;

• 1с-14-3ЭМ;

• 1с-14-3ЭД.

Заказ и консультация

Изготовление и поставка клапанов производится по ТУ 37-022-05015348-98.

При заказе необходимо указывать:

• обозначение изделия;

• климатическое исполнение;

• категорию размещения;

• параметры электропривода (при его наличии).

Купить клапан 998-20-0 в компании ZOLT

Наша компания предлагает запорную арматуру по самым выгодным ценам с гарантией качества и быстрой поставкой.

Оставьте заявку на консультацию – специалисты ZOLT помогут подобрать оптимальное решение именно для вашего предприятия.
