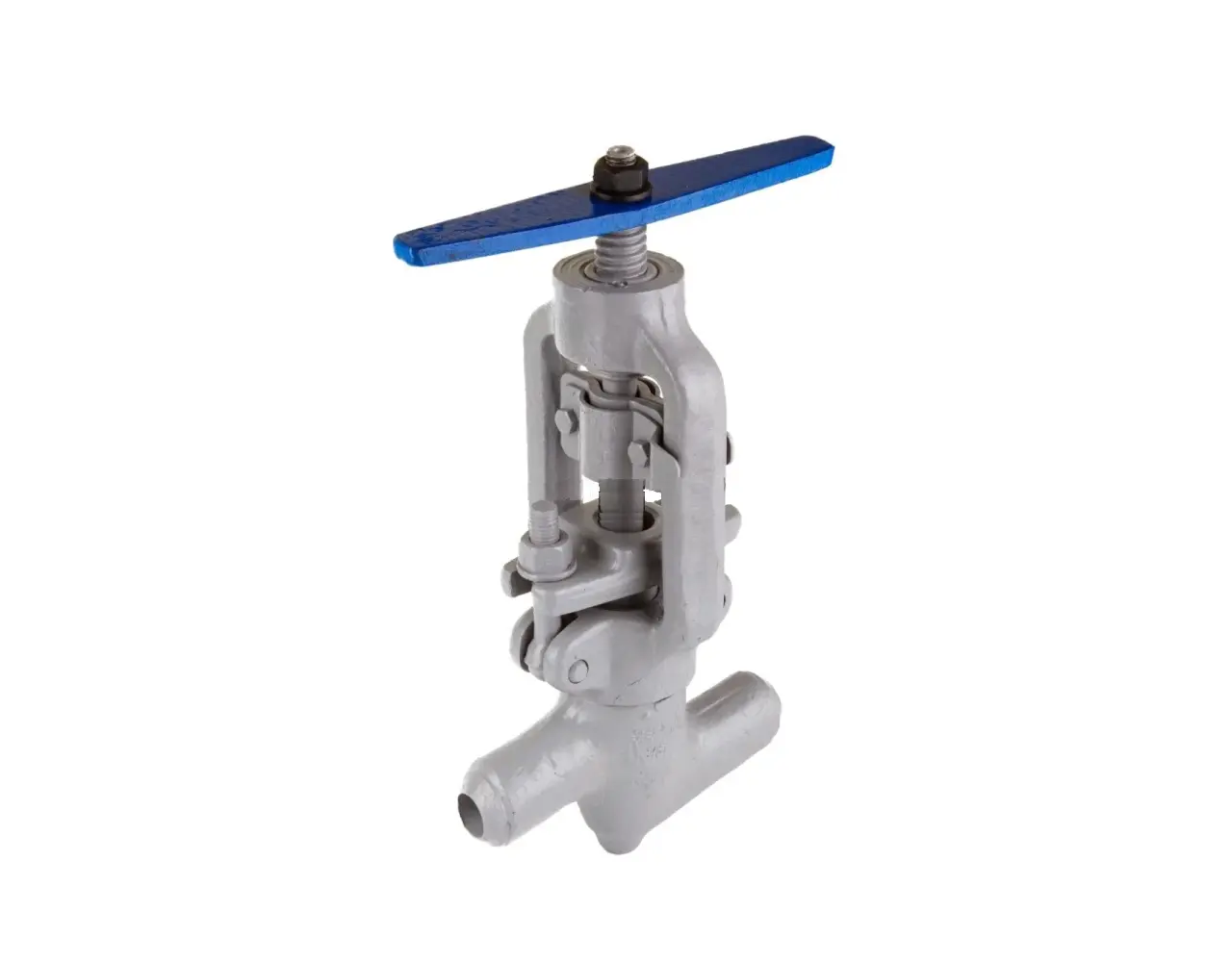

Клапан (вентиль) запорный 999-20-0

Клапан (вентиль) запорный 999-20-0

Клапаны серии 999-20 – это высоконадежная запорная арматура, предназначенная для работы на паропроводах и системах с критическими параметрами давления и температуры. Данные изделия выпускаются в различных исполнениях: 999-20-0, 999-20-Г, 999-20-Э, 999-20-ЭК, 999-20-ЭМ, 999-20-ЭН.

Они относятся к категории двухпозиционных устройств, что означает возможность их применения исключительно для открытия или полного перекрытия потока рабочей среды. Использование в качестве регулирующих элементов – строго запрещено.

Технические характеристики клапана 999-20-0:

• Обозначение: 999-20-0

• Старые обозначения: 573-20-0; 573-20-Г; 573-20-Э

• Номинальное давление (PN): до 250 кгс/см² (25 МПа)

• Рабочая температура: до 545 °С

• Рабочая среда: пар, вода

• Присоединение: под приварку

• Установочное положение: любое, включая верхнюю полусферу относительно горловины

• Материал корпуса: сталь 12Х1МФ (теплостойкая, жаропрочная)

• Герметичность затвора: класс «С» по ГОСТ 9544-93

• Климатическое исполнение: У, УХЛ, Т по ГОСТ 15150-69

• Усилие на ручном дублере (маховике): не более 80 Н·м

Конструктивные особенности

Клапан запорный 999-20-0 имеет прочную и надежную конструкцию, обеспечивающую долговечность и герметичность при работе в условиях высоких температур и давления.

Основные элементы:

1. Корпус с наплавленным седлом, выполненный из стали 12Х1МФ.

2. Бугель, соединяющийся с корпусом резьбовым соединением и фиксируемый сваркой либо стопорным болтом (в зависимости от диаметра).

3. Шток с конусной уплотнительной поверхностью, обеспечивающий надежное перекрытие потока.

4. Шпиндель, передающий крутящий момент от маховика к штоку.

5. Резьбовая втулка, расположенная в верхней части бугеля.

6. Грундбукса с набором уплотнительных колец, гарантирующих герметичность узла штока.

Принцип работы вентиля прост: вращение маховика или электропривода передается на шпиндель, который преобразует вращательное движение в поступательное перемещение штока. В результате рабочая среда либо полностью перекрывается, либо открывается.

Электроприводное исполнение

При комплектации электроприводом клапаны серии 999-20 получают дополнительные преимущества:

• дистанционное управление;

• автоматическая остановка затвора при достижении крайнего положения;

• установка предельно допустимого крутящего момента с выдачей сигнала при его превышении;

• световая сигнализация положения затвора и местные указатели.

Эти функции делают запорные вентили удобными для эксплуатации в автоматизированных системах теплоэнергетики.

Применение

Запорные клапаны 999-20-0 и его модификации нашли широкое применение в:

• паровых трубопроводах тепловых электростанций;

• котельных установках;

• системах энергетического машиностроения;

• вспомогательных и магистральных коммуникациях с высокими параметрами давления и температуры.

Высокая надежность, простота обслуживания и долговечность конструкции сделали данную серию вентилей одной из самых востребованных в промышленности.

Производство и аналоги

Клапаны изготавливаются в соответствии с ТУ 37-022-05015348-98.
Аналогами изделий являются вентили серии 1с-15-3 (Г, Э, ЭН, ЭЧ, ЭК, ЭМ, ЭД), выпускаемые ЗАО «Барнаульский котельный завод» (БКЗ).

Преимущества серии 999-20:

• работа в экстремальных условиях (до 545 °С и 25 МПа);

• полная герметичность затвора;

• удобное обслуживание и ремонт;

• возможность как ручного, так и электроприводного управления;

• универсальное установочное положение;

• долгий срок службы благодаря использованию жаропрочных материалов.

Как заказать клапан 999-20-0

При заказе необходимо указывать:

• обозначение и наименование изделия;

• климатическое исполнение и категорию размещения по ГОСТ 15150-69;

• характеристики требуемого электропривода (если предусмотрена комплектация).
