Запорные вентили GESTRA серии GAV 45AF

Запорные вентили GESTRA GAV 45AF

Сильфонное уплотнение | прямоточный корпус | фланцы EN 1092‑2

1. Назначение и среда применения

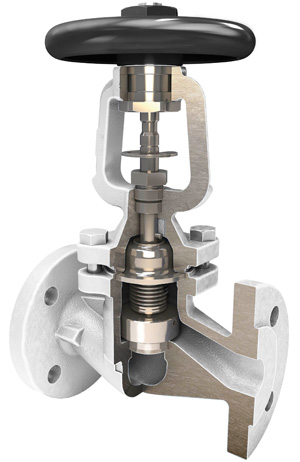

Запорный вентиль GAV 45AF — это надёжный прямоточный клапан с сильфонным уплотнением, созданный для полного перекрытия или дросселирования потока пара, конденсата, нейтральных газов и жидкостей во всех отраслях промышленности:

• пароконденсатные системы котельных и ЦТП;

• тепловые пункты технологических цехов;

• линии подачи масла, воздуха и инертных газов;

• трубопроводы охлаждающих и промывочных жидкостей.

2. Конструктивные особенности

3. Ключевые преимущества GAV

• 100 % герметичность штока — сильфонный узел исключает утечки в атмосферу.

• Безобслуживаная работа: ресурс сильфона рассчитан на десятки тысяч циклов.

• Дроссельная пробка (DN 15–100) позволяет тонко регулировать расход; для DN 125+ — плоская заглушка для быстрой отсечки.

• Низкое гидравлическое сопротивление благодаря прямоточному корпусу.

• Защита от ошибочной эксплуатации — стоп‑упор подъёмника и блокировка маховика.

• Унификация с фланцами по EN 1092‑2, что упрощает монтаж на существующие трубопроводы.

4. Диапазон типоразмеров и рабочие параметры

(точные PN/Tmax зависят от исполнения и материала уплотнений; уточняйте при заказе)

5. Рекомендации по установке

1. Положение «шток вверх» — оптимально для пара и горячих жидкостей.

2. Перед вентилем установить сетчатый фильтр GESTRA GSF для защиты седла от абразива.

3. При дросселировании пара использовать дроссельную пробку (DN ≤ 100) для плавного регулирования без кавитации.

4. Контроль температуры корпуса — не обязателен, но рекомендован при средах > 300 °C.

6. Типовые применения

• Запорный орган на байпасах и обводных линиях паровых котлов.

• Регулирование расхода конденсата перед улавливателями GESTRA DISCO.

• Отсечка и дросселирование масла в системах смазки турбин.

• Вспомогательный запор в сетях промышленных компрессоров (сухой воздух).

Хотите рассчитать вентиль под свою задачу?

Оставьте заявку — инженер GESTRA в течение 15 минут подберёт оптимальный DN/PN, проверит складские остатки и пришлёт коммерческое предложение.

• Оригинальная продукция GESTRA с гарантией 12 мес.

• Техническая поддержка на всём жизненном цикле оборудования.

• Выгодные цены и быстрая логистика по РФ и СНГ.

GESTRA GAV — когда остановка потока должна быть безусловной.
